Fire System Detail Drawings
Click image to download a PDF of the drawing.

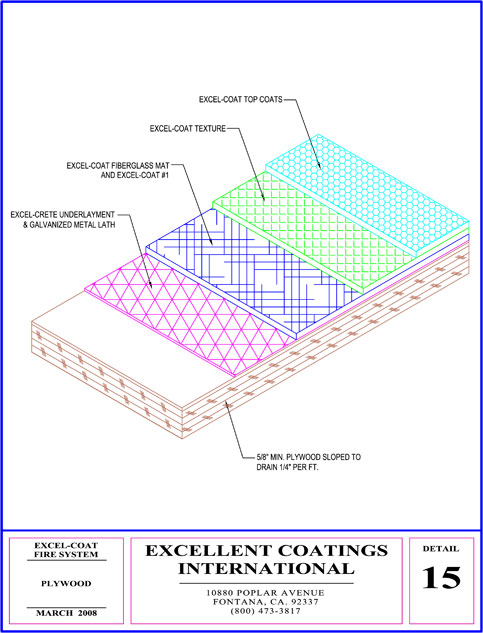

Plywood Detail
![](EXCEL-COAT-FIRE-SYSTEM-DETAIL-DRAWINGS-1.jpg)

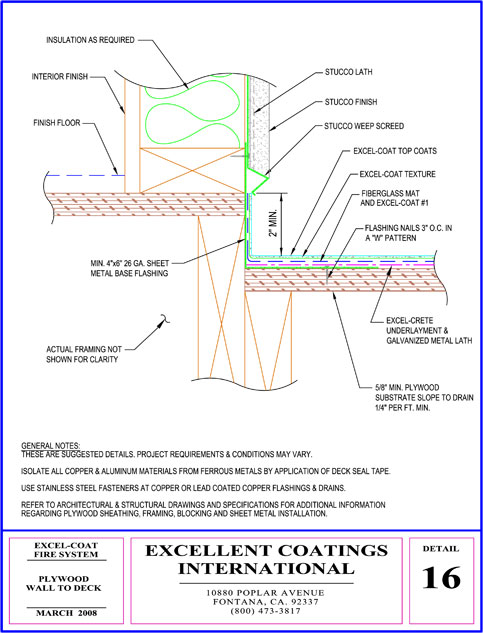

Plywood Wall To Deck Detail
![](EXCEL-COAT-FIRE-SYSTEM-DETAIL-DRAWINGS-2.jpg)
Plywood Wall to Deck Alternate Detail
![](EXCEL-COAT-FIRE-SYSTEM-DETAIL-DRAWINGS-3.jpg)
Door to Threshold Detail
![](EXCEL-COAT-FIRE-SYSTEM-DETAIL-DRAWINGS-4.jpg)

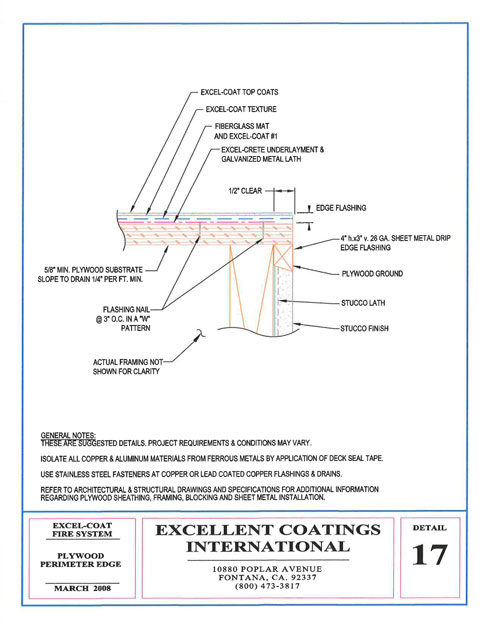

Plywood Perimeter Edge Detail
![](ECI-Detail-17.jpg)

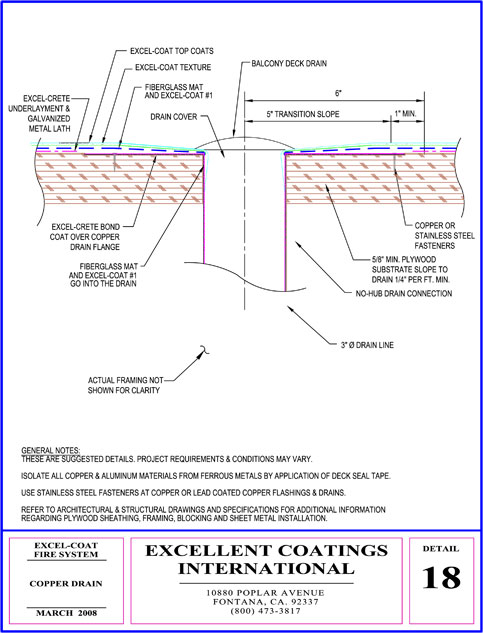

Copper Drain Detail
![](EXCEL-COAT-FIRE-SYSTEM-DETAIL-DRAWINGS-6.jpg)

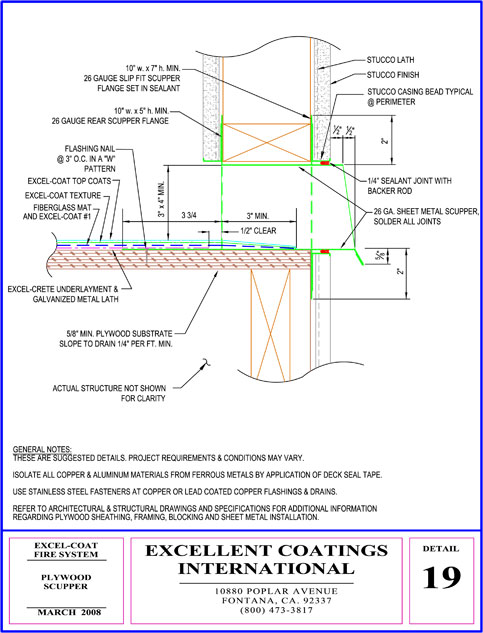

Plywood Scupper Detail
![](EXCEL-COAT-FIRE-SYSTEM-DETAIL-DRAWINGS-7.jpg)
Plywood Steel Post on Deck Detail
![](EXCEL-COAT-FIRE-SYSTEM-DETAIL-DRAWINGS-8.jpg)

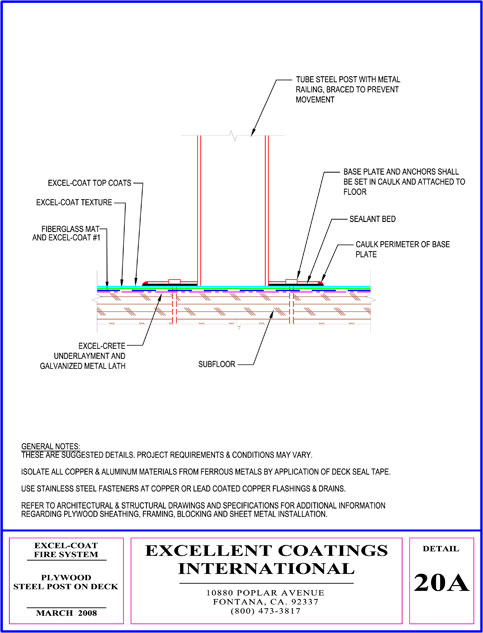

Plywood Steel Post on Deck Detail
![](EXCEL-COAT-FIRE-SYSTEM-DETAIL-DRAWINGS-9.jpg)

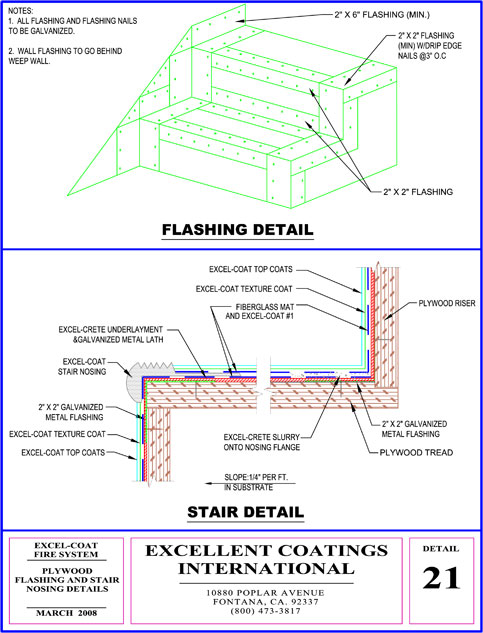

Plywood Flashing and Stair Nosing Detail
![](EXCEL-COAT-FIRE-SYSTEM-DETAIL-DRAWINGS-10.jpg)
Under Tile Detail
![](EXCEL-COAT-FIRE-SYSTEM-DETAIL-DRAWINGS-1.jpg)
